舱段结构是运载火箭的重要组成部分，地面荷载试验则是分析舱段承载能力的重要环节。在荷载试验中，需要测量每一级荷载作用下的舱段结构变形信息，以分析结构变形状态和力学性能。 传统的应变片测量技术具有较高的应变测量精度，但是无法满足火箭舱段大范围、全场的应变测量需求。
目前，摄像测量技术因其大范围、全场、非接触等特殊优势被广泛应用于科研和工程领域的结构变形测量。摄像测量技术不仅可以测量结构表面应变场，还可以测量结构表面三维位移场，获得丰富的变形数据。

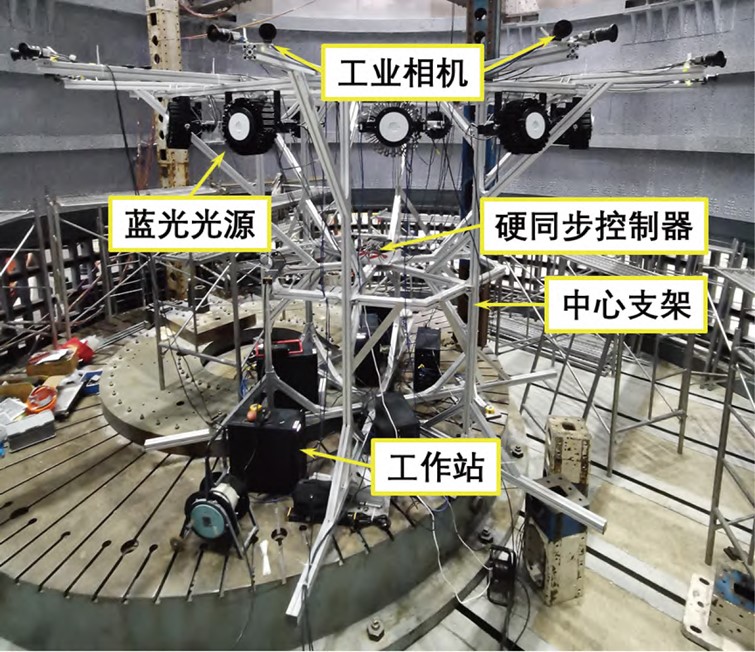

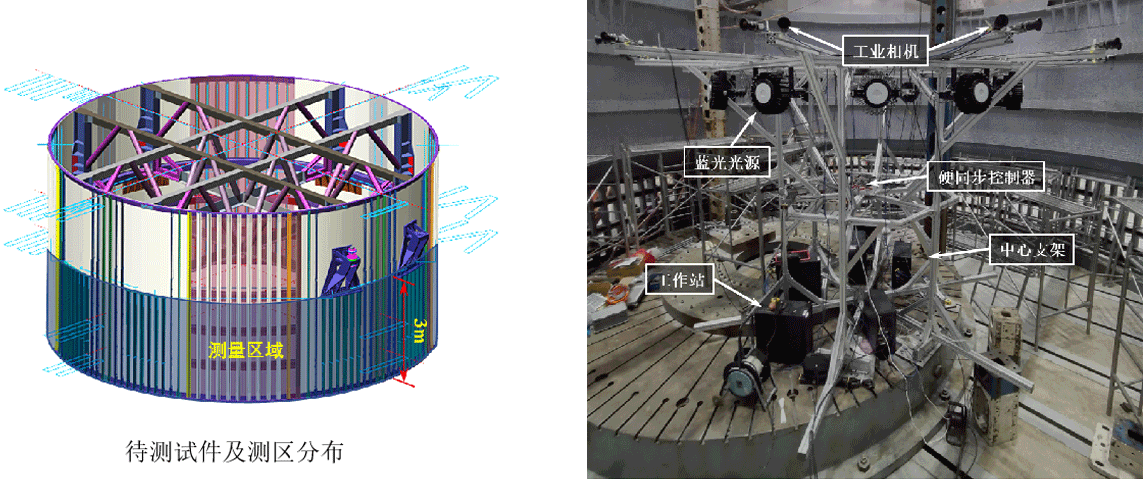

相机网络变形测量系统布置图
针对超大直径运载火箭舱段全周变形实时测量需求，团队研制了由24台相机组成的相机网络变形测量系统和基于CPU并行计算策略的实时三维变形测量软件，成功实现了火箭舱段内表面柱坐标系下360°全周变形测量和局部笛卡尔坐标系下区域变形实时测量，根据变形结果可以直接分析其变形状态和力学性能。三个方向位移静态噪声标准差小于0.01 mm，应变静态噪声标准差小于50微应变。

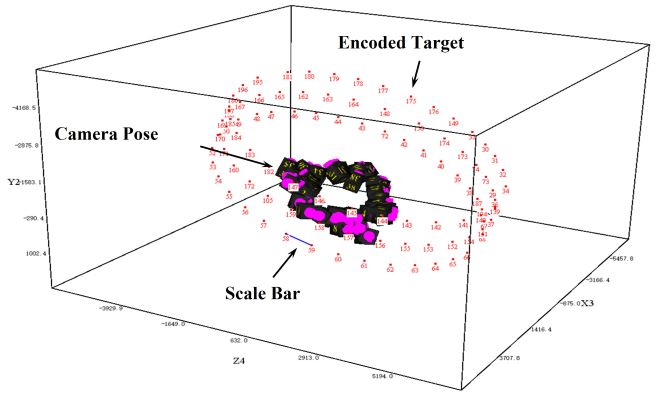

多设备融合建立全局坐标系
加载情况下360°全周变形
