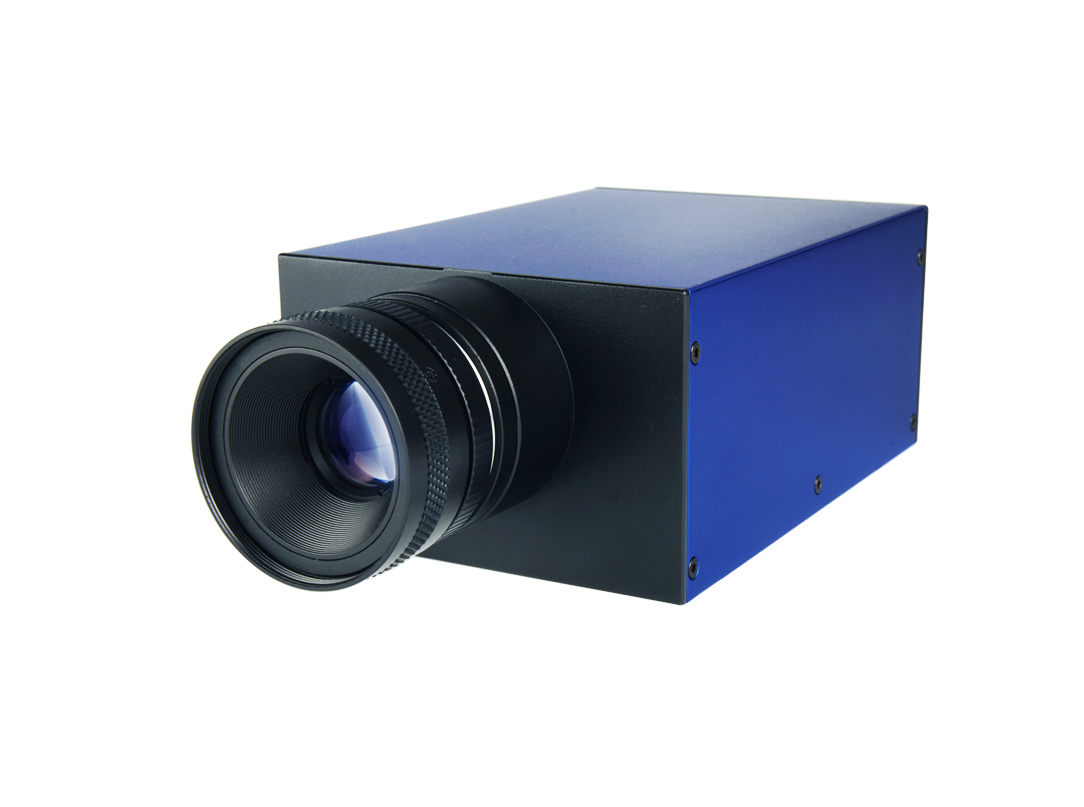

三维应变测量仪采用紧凑设计模式，固定的焦距和立体角可以避免安装调试后的重新标定，使得教学实验更方便。仪器采用数字图像相关测量分析方法，不仅可以测量任意表面的三维位移，同时也能测量表面形貌。根据物体表面形貌和变形前后位移场，可以计算平面或任意曲表面的应变分布。
| 技术参数 |
| 类别 | 教学版 |
| 型号 | 3D-SL |
| 规格 | 600万像素 |
| 分辨率 | 3072×2048 |
| 帧率（满幅） | 59fps |
| 曝光时间 | 标准曝光模式32μs-1sec |
| 数据接口 | TYPE-C |
| 位移分辨率 | 3μm |
应变分辨率
| 10μɛ |
| 应变测量精度 | 25 μɛ |
| 应变测量范围 | 0.005%-2000% |
| 测量视场范围 | 220mm×145mm |
| 测量距离 | 350mm |
| 3D全场实时测量 | 最高显示帧频10Hz |
| 软件 | 3D-DIC采集分析软件 |
| 数据信息 | 3D 全场的位移、应变、应变率、应变矢量、速度、加速度、模态及 Scripts 自定义输出 |
| 其他功能 | 实时三维计算、实时点追踪功能、环境干扰校正、折射矫正、多相机联合测量、标志点追踪 |
该仪器集工业相机、同步触发器、模拟量输入输出于一体, 具有集成度高、免现场标定、结果实时输出和安装方便、操作简单等优点。配合不同试样，可以方便展示三点弯曲、纯弯曲、等强度梁、应力集中、以及拉伸压缩等典型力学试验中试件表面各应变分量的分布情况，更加有利于学生对力学现象的深入理解。
三点弯集中载荷实验
实验力学教学实验
