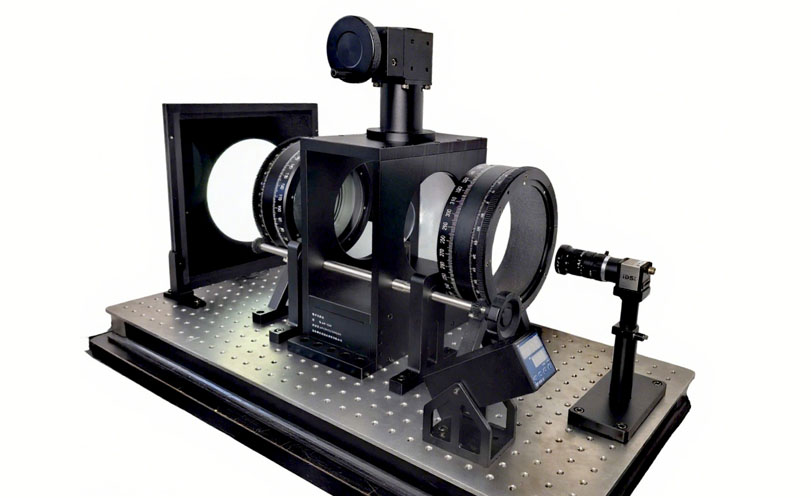

光弹性法是一种光学应力测量方法。光弹性法可以测量几何形状与载荷条件较为复杂的构件应力,特别是可测量其它方法难以解决的应力集中及内部应力问题。因而,受到学术和工程领域的青睐。光弹性更是高等学校力学实验教学的重要内容。LED数字光弹仪采用了LED光源,能产生稳定的白光和红、绿、蓝三色漫射光源,光源与起偏镜直接连接,阻止了其他杂光对实验的影响,大大降低了对使用环境的要求。
技术参数 |
系统通光孔径 | 150mm |
载荷 | 0-50kg/100kg |
光源 | LED光源 |
1 / 4波片镜有效直径 | 150mm |
偏振镜有效直径 | 150mm |
线偏振镜刻度 | 0-360 ° ,最小刻度值1° |
1 / 4波片刻度 | 0-360 ° ,最小刻度值1° |
图像采集 | 高分辨率工业相机 |
拉压传感器及数显表 | 内置 |

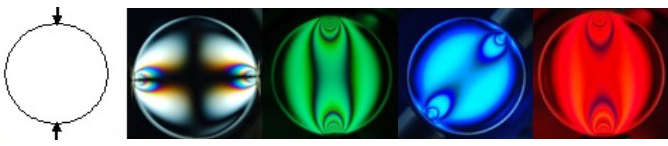

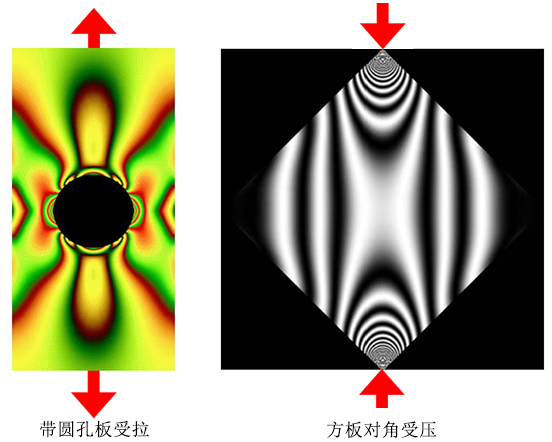

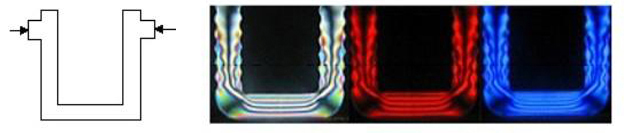

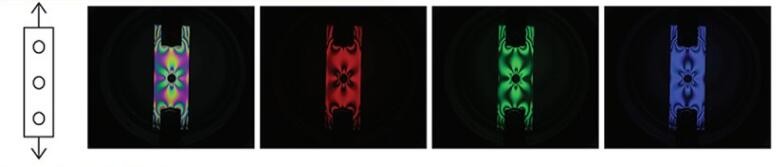

用于材料力学和实验力学课程的实验教学。演示应力集中、圣维南原理、孔边应力分布、四点弯曲梁应力分布演示分析等实验。

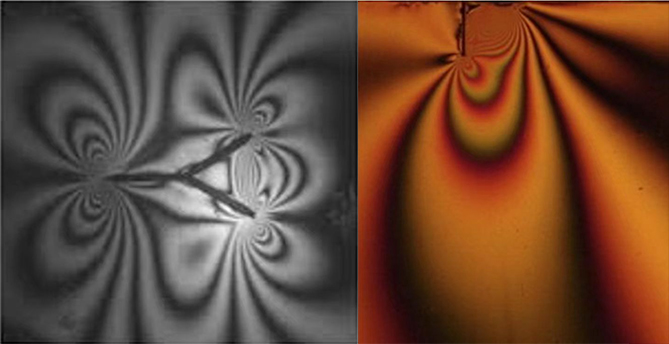

利用应力双折射性质,在工程上可以制成各种机械零件的透明塑料模型,模拟零件的受力情况,观察、分析偏振光干涉的色彩和条纹分布,从而判断零件内部的应力分布。
