专业版三维数字图像相关测量仪，配以专业的单色照明光源和高精度相机调节支架，可以根据被测试样的需要，灵活方便地调节物距、焦距、立体角，也可以选配不同焦距的镜头调节视场大小。仪器基于双目三维视觉原理，采用数字图像相关测量分析方法，不仅可以测量任意表面的三维位移，同时也能测量表面形貌。根据物体表面形貌和变形前后位移场，可以计算平面或任意曲表面的应变分布。
| 技术参数 |
| 类别 | 专业版 |
| 型号 | BVM-3D-HR | BVM-3D-XR | BVM-3D-HS |
| 规格 | 500万像素 | 1.51亿像素 | 400万像素 |
| 分辨率 | 2448×2048 | 14208×10640 | 2336×1728 |
| 帧率（满幅） | 35fps | 6fps | 560fps |
| 曝光时间 | 超短曝光模式：1μs-14μs
标准曝光模式：15μs-10sec | 15μs-10sec | 超短曝光模式：1μs
标准曝光模式：11μs-1sec |
| 数据接口 | USB 3.0 | CoaXPress | CoaXPress |
| 位移分辨率 | 视场尺寸×1/100000 | 视场尺寸×1/500000 | 视场尺寸×1/100000 |
| 应变分辨率 | 20μɛ | 5μɛ | 20μɛ |
| 应变测量精度 | 50μɛ | 10μɛ | 50μɛ |
| 应变测量范围 | 0.005%-2000% |
| 测量视场范围 | 100mm²-100m² |
| 测量距离 | 0.2m-10m |
| 3D全场实时测量 | 最高显示帧频10Hz |
| 软件 | Realtime-3D-DIC专业版 |
| 数据信息 | 3D 全场的位移、应变、应变率、应变矢量、速度、加速度、模态及 Scripts 自定义输出 |
| 其他功能 | 实时三维计算、实时点追踪功能、环境干扰校正、折射矫正、多相机联合测量、标志点追踪 |
C口相机 | 4000×3036，50fps、USB3.1Gen1、2台 |
工业镜头 | 焦距12mm、16mm可选 |
信号触发装置 | 集成光源供电、可同步触发、4路模拟I/O、2路数字信号输出接口 |
标定板 | 棋盘格标定板视场：400mm×500mm（标配）；800mm×1000mm（选配） |
光源 | 450nm蓝光光源 |
配套相机三脚架及系统设备专用云台
模块化设计 | 功能直观简洁，界面友好易操作 |
图像采集 | 支持单相机和双相机同时釆集，可实现数据同步上传，支持三方图像导入 |
相机标定 | 支持单相机、双相机标定，以及导入外部图片进行标定 |
计算 | 对标定、采集、分析数据进行计算 |
实时计算 | 支持实时点追踪、实时全场计算 |
位移计算 | 多种位移计算，具备全场三维坐标、位移等动态变形数据 |
变形计算 | 多种形变、应变计算，具备全场三维坐标、位移、应变等动态变形数据 |
消除刚体位移 | 消除被测物的刚体位移干扰，提取变形信息 |
兼容二维测量 | 支持二维面内测量 |
多个工程同时计算 | 软件支持同时分析计算多个工程项目 |
数理据分析处 | 具备多线程加速功能，可并行计算 |
数据导出 | 支持多种格式计算数据的导入导出 |
可扩展性 | 支持在基本计算功能以上进行二次开发 |
该仪器规格齐全，选配不同规格的工业相机，可以满足动态（560Hz采样率）和高应变分辨率（20με）测量，集成的同步触发器和模拟量输入输出端子可满足多相机测量及配合载荷、温度等信号实现同步采集。仪器适用于航空航天、机械、土木、材料、生物、电子等各个领域材料与结构的三维变形测量。

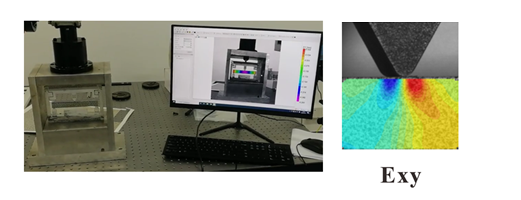

梁模型的三点弯实验（左图）
三点弯集中载荷区域变形场（右图）
多测量头测量裂缝开展情况（对两组测量头数据进行拼接）

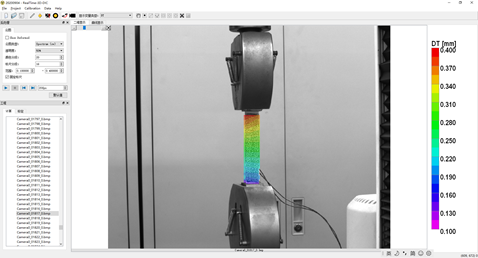

拉伸实验
