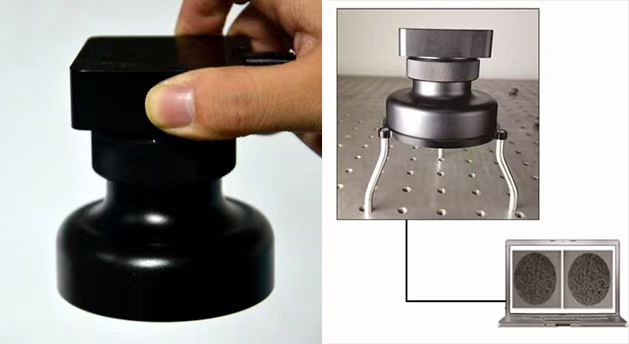

单相机实时三维应变测量仪是一体化3D-DIC测量仪的紧凑型设计。仪器采用单相机双目视觉光路设计，具有更小的体积，可以方便灵活地应用于设备内部狭小空间的三维表面变形测量，在使用高速相机的情况下，高速DIC测试仅需要一套高速相机和镜头，降低了系统成本。
| 技术参数 |
| 类别 | SCD-EDU（教育版） | SCD-PF（专业版） |
| 型号 | SCD-EDU-LP | SCD-EDU-HP | SCD-PF-HS | SCD-PF-HP |
| 规格 | 2.3M | 20M | 5M | 8.9M |
| 分辨率 | 1920×1200 | 5742×3648 | 2432×2048 | 4096×2160 |
| 帧率（满幅） | 40fps | 19.2fps | 140fps | 32fps |
| 曝光时间 | 34μs-10sec | 28μs-0.7sec | 15μs-10sec | 超短曝光模式：1μs-14μs
标准曝光模式：15μs-10sec |
| 数据接口 | USB 3.0 | USB 3.0 | Camera Link | USB 3.0 |
| 位移分辨率 | 2μm | 1μm | 2μm | 2μm |
| 应变分辨率 | 50μɛ | 20μɛ | 40μɛ | 20μɛ |
| 应变测量精度 | 100μɛ | 40μɛ | 100μɛ | 50μɛ |
| 应变测量范围 | 0.005%-2000% |
| 测量范围 | 200mm×180mm |
| 测量距离 | 450mm |
| 3D全场实时测量 | 最高显示帧频 10Hz |
| 软件功能 | Realtime-3D-DIC教育版 | Realtime-3D-DIC专业版 |
| 数据信息 | 3D 全场的位移、应变、应变率、应变矢量、速度、加速度、模态及 Scripts 自定义输出 |
| 其他功能 | 实时三维计算、实时点追踪功能、环境干扰校正、折射矫正、多相机联合测量、标志点追踪 |
仪器可用于拉压弯扭，静刚度、趋强度、疲劳、落锤、冲击、抗震、风洞等测量，尤其适用于狭小空间下的表面三维变形测量，也可实现高低温状态下测量。
小型单相机实时三维应变测量仪
